Доработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими руками

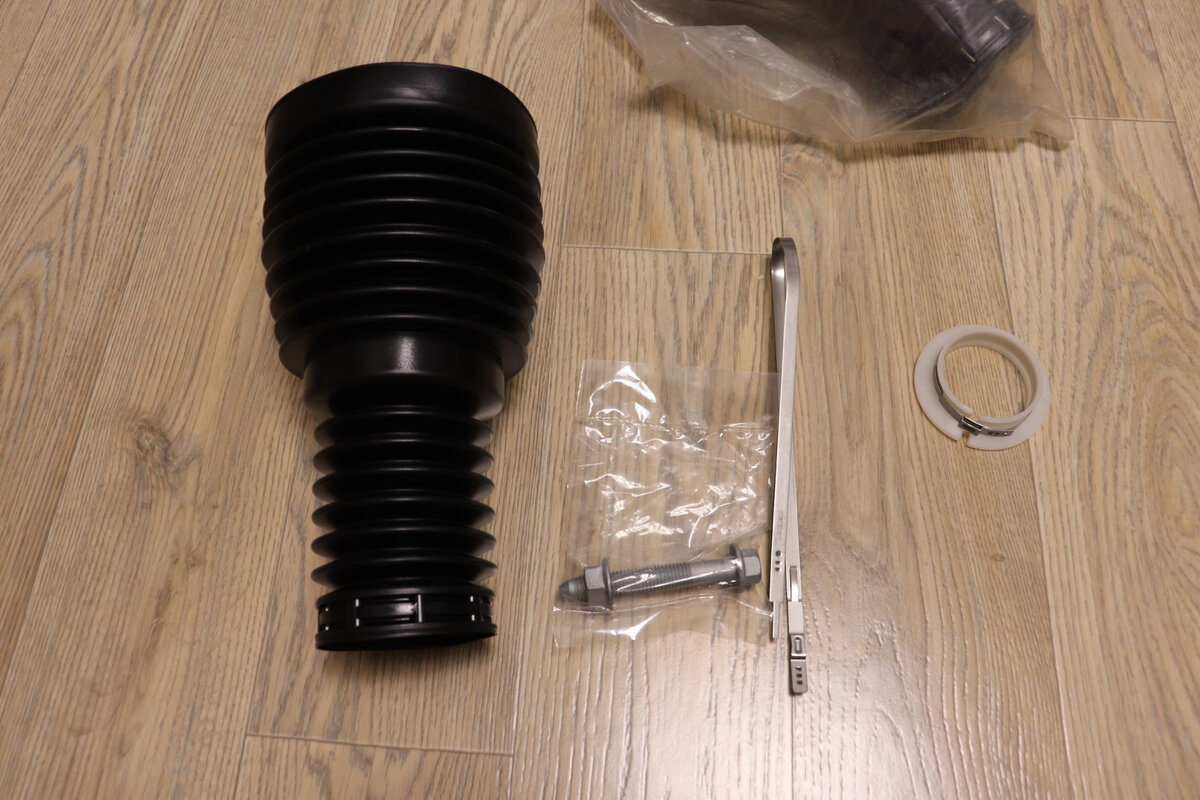

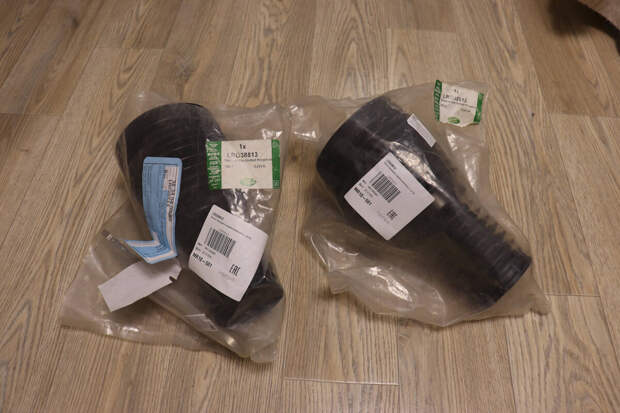

В предыдущей статье подробно рассказал про муки выбора пыльников пневмоподвески для своего Land Rover Discovery III. Хотелось мне одновременно и качество оригинала, и ценник погуманнее. В итоге выбор пал на оригинальные пыльники от Range Rover Salga.

Стоимость таких пыльников сейчас 2824 руб. за штуку, 5648 руб. за комплект.

Доработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими рукамиДоработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими рукамиДоработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими рукамиДоработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими руками

В чём подвох?

Данные пыльники подходят на Land Rover Discovery III\Discovery IV\Range Rover Sport, но только в верней части, снизу же заводское крепление рассчитано на стойку толщиной 49 мм, у нас - 55 мм.

Умельцы устанавливают тем ни менее даже с такой разницей в размерах. В результате: растягивают данное кольцо по низу пыльника, получают дыру примерно 1 см, и бонусом идет колоссальная натяжка самой нижней части пыльника от Salga.

Меня данная перспектива не особо устраивала, и я решил сделать свои нижние фиксаторы пыльника для их идеальной посадки. Взяв за основу оригинальное кольцо, сделал свою 3D модель.

Доработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими руками

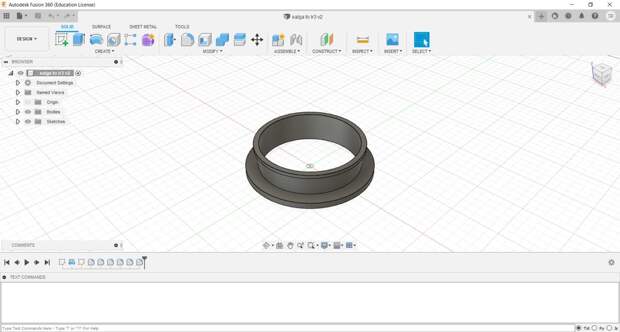

Пара часов в Fusion 360... Вуаля!

Доработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими руками

Далее обратился в 3-4 конторы, которые занимаются 3D печатью.

Интересное: Тест-драйв Range Rover Sport.

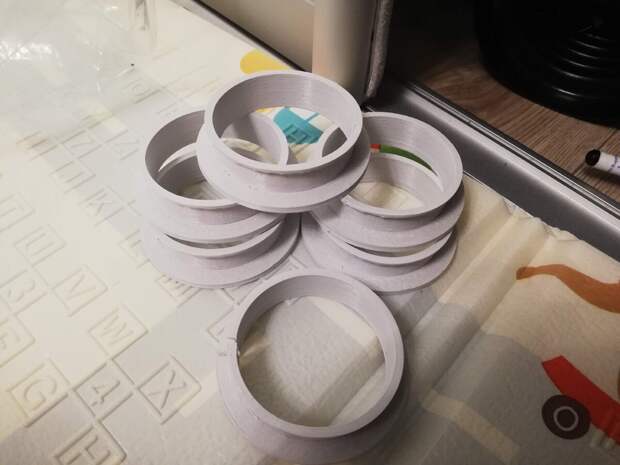

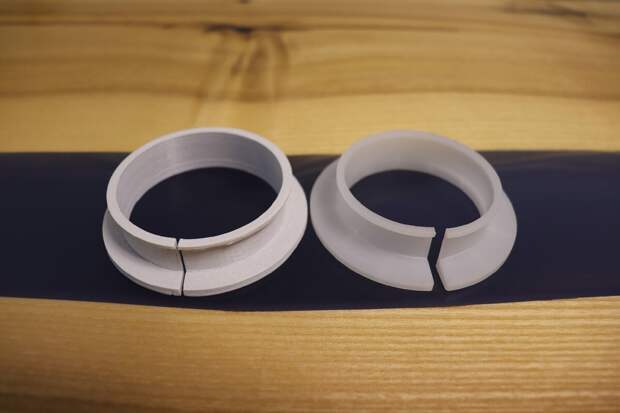

Повезло в итоге лишь с одной, у остальных были проблемы с размерами кольца - то меньше на 0,5 мм, то больше. Доработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими руками

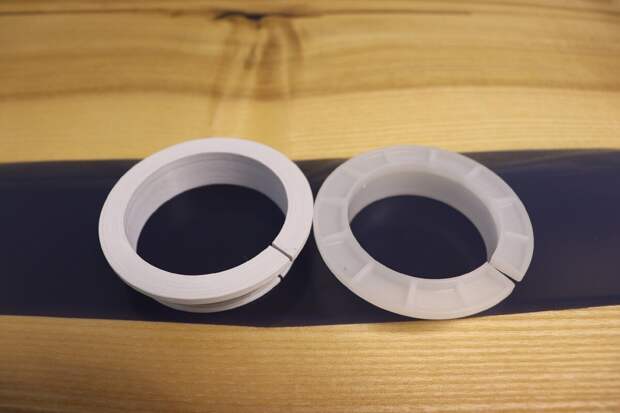

Внешний вид, естественно, отличается от заводского варианта, но нам здесь прочность важна.

Доработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими рукамиДоработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими руками

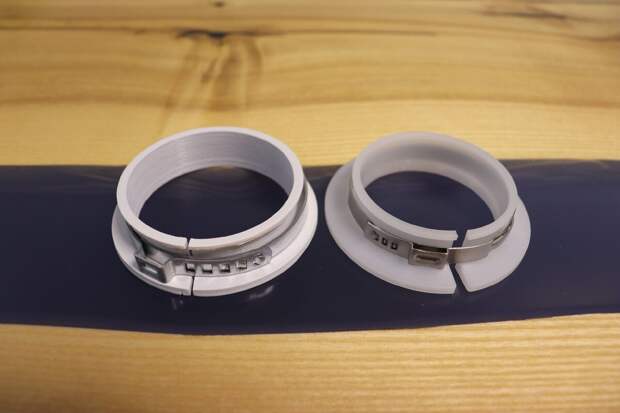

Так же были заказаны хомуты для обжимки кастомных фиксаторов, так как оригинал попросту не натянуть.

Доработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими руками

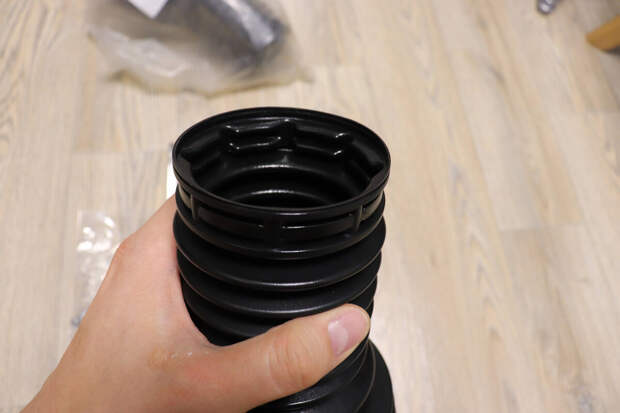

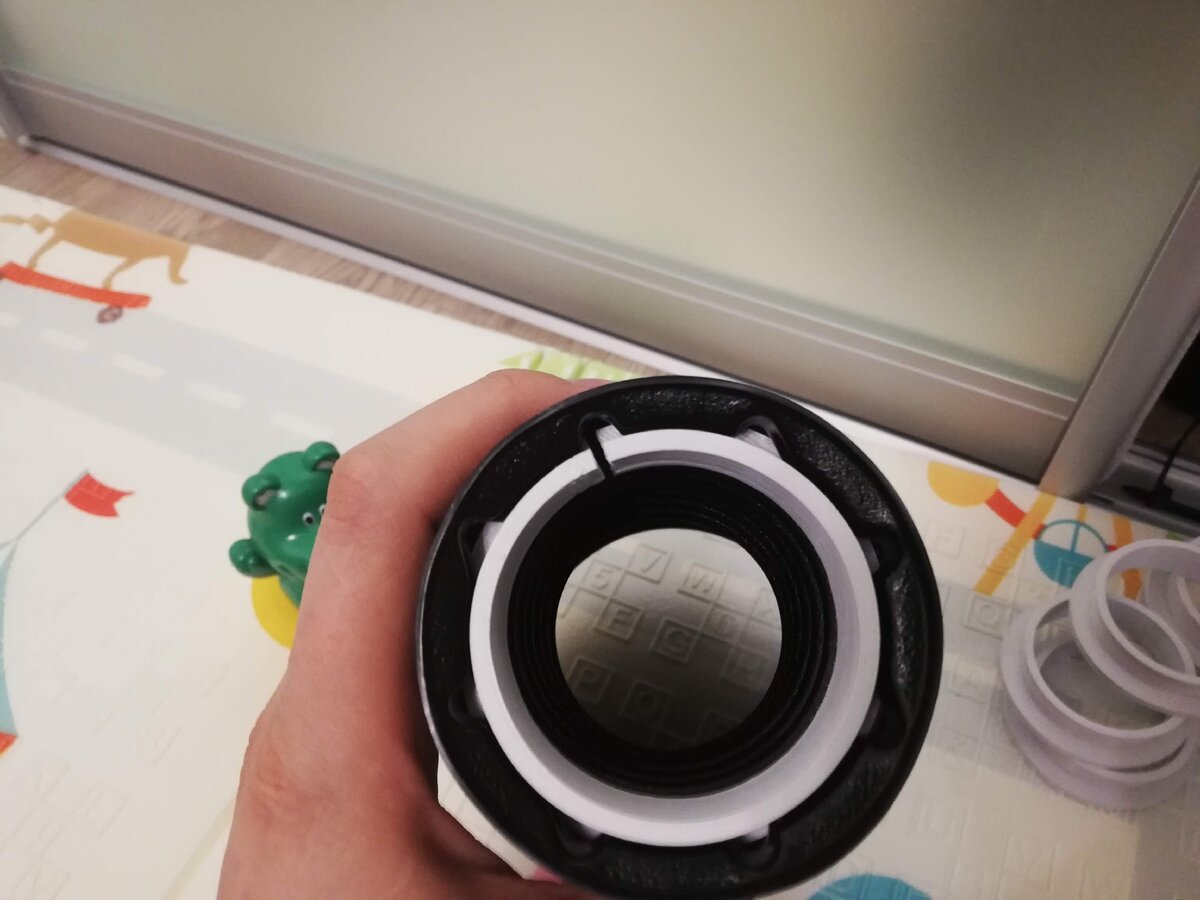

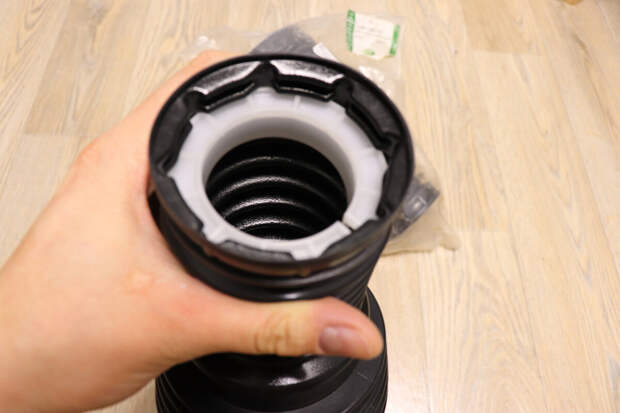

Проверяем, как встанет наша доработка в пазы самого пыльника.

Доработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими руками

Ну а далее что у нас? Правильно:

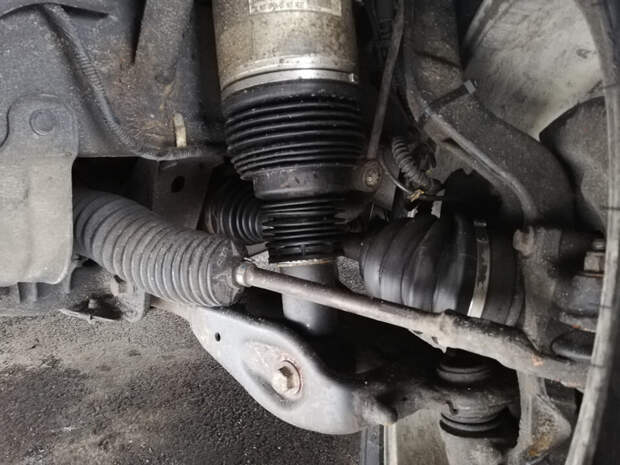

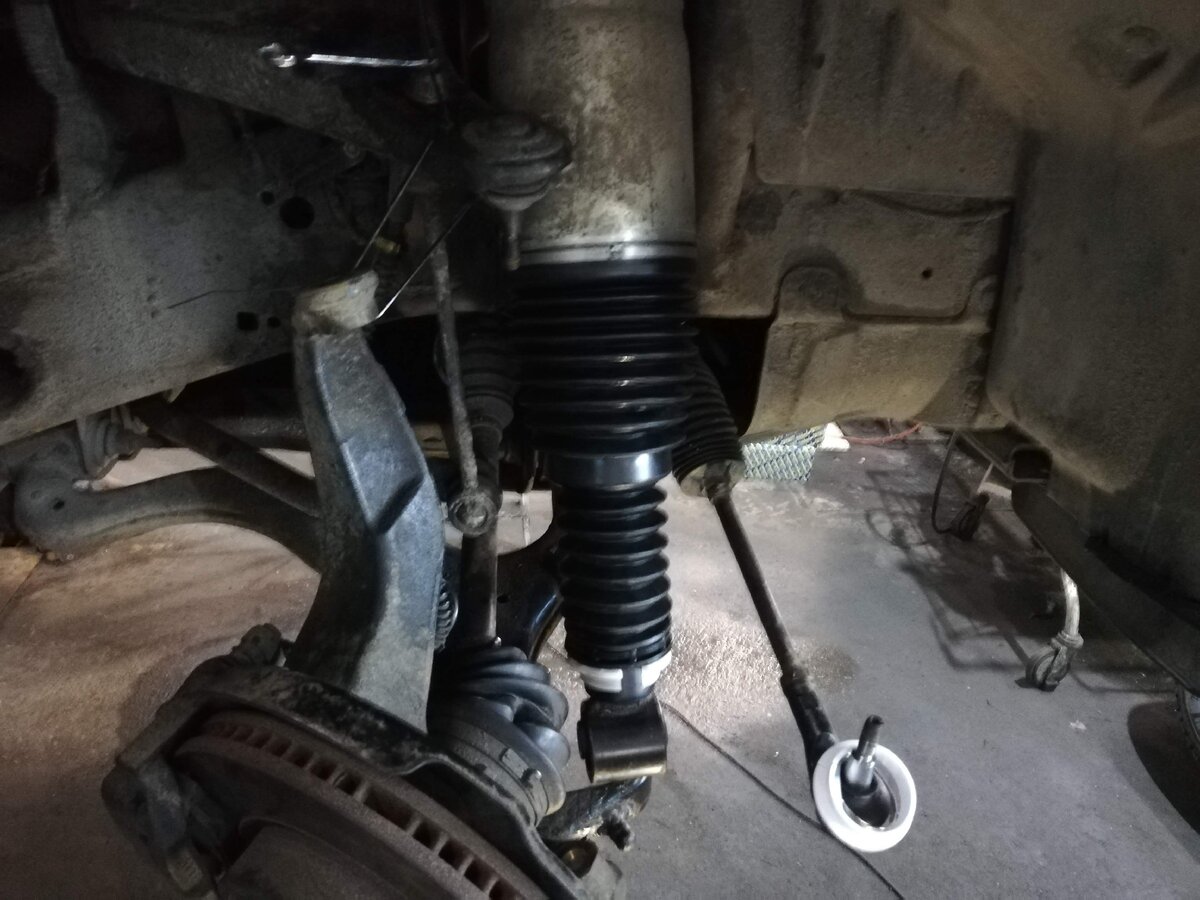

Установка всего этого добра на наше авто Land Rover Discovery III.

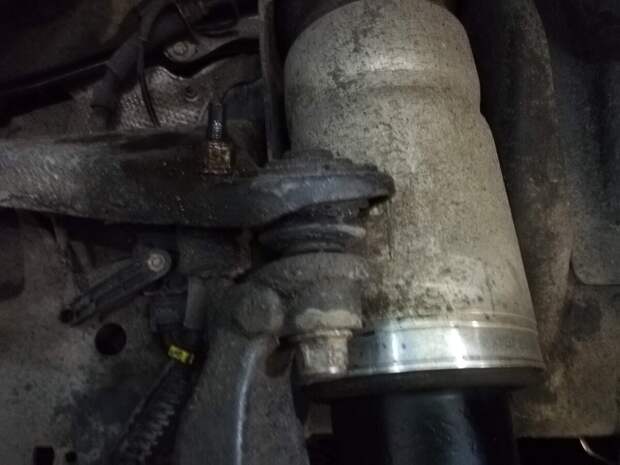

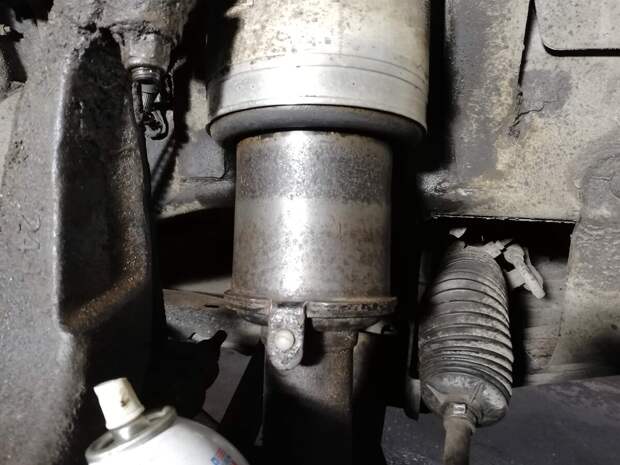

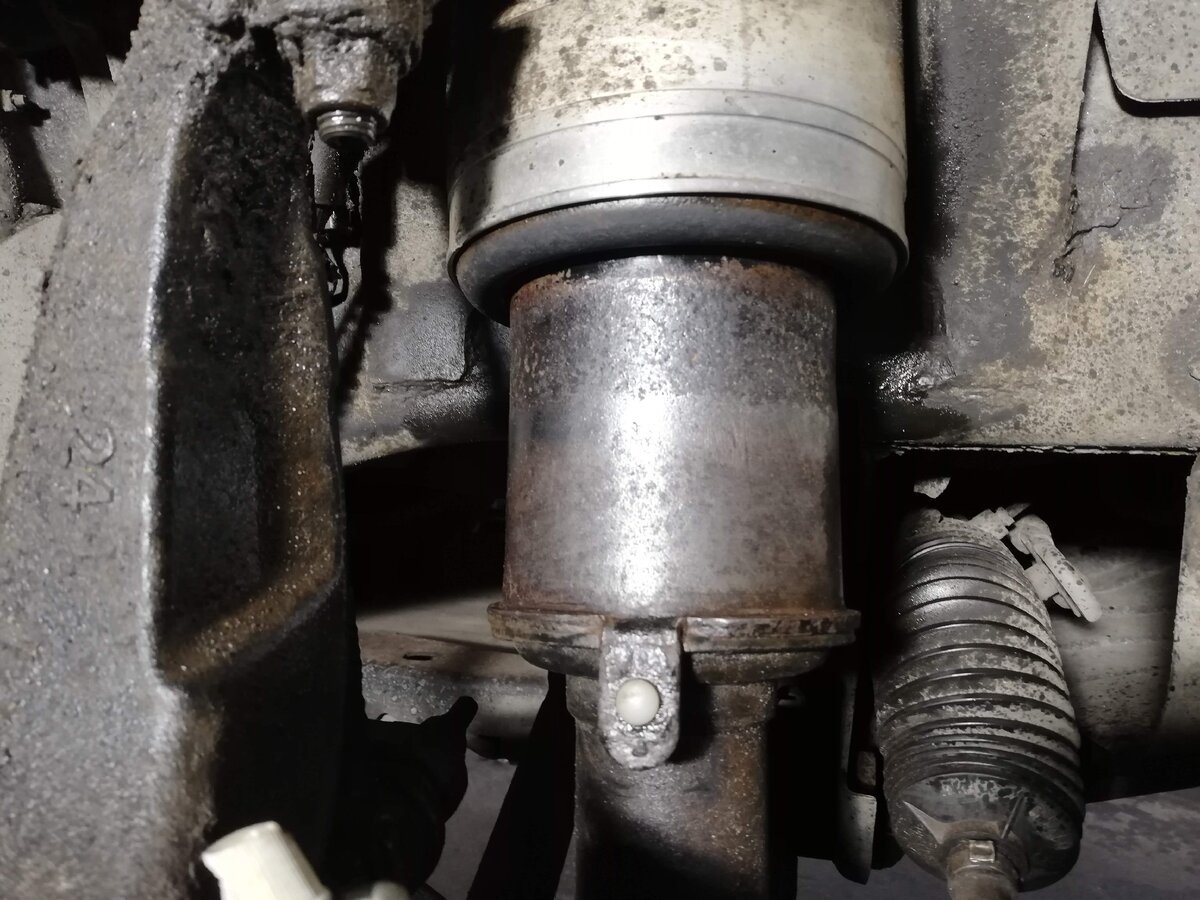

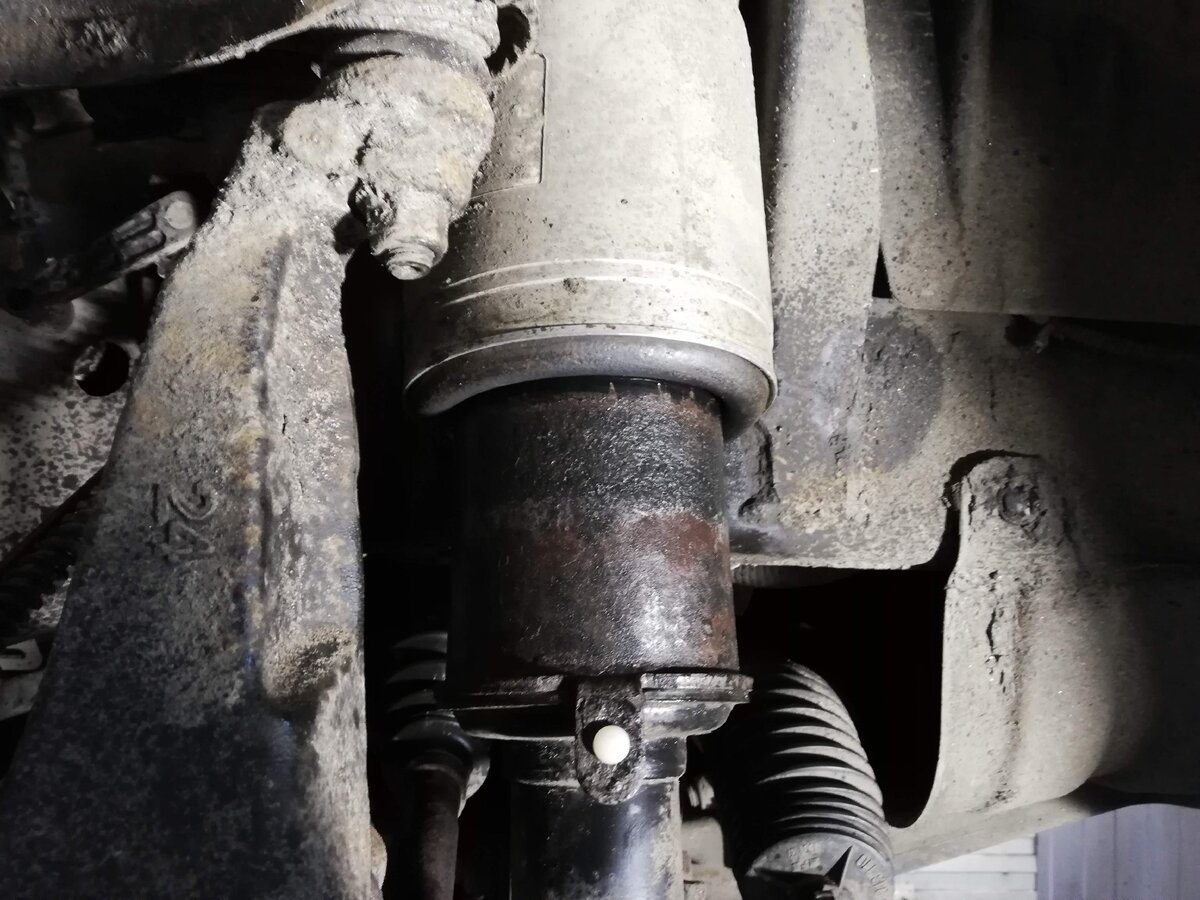

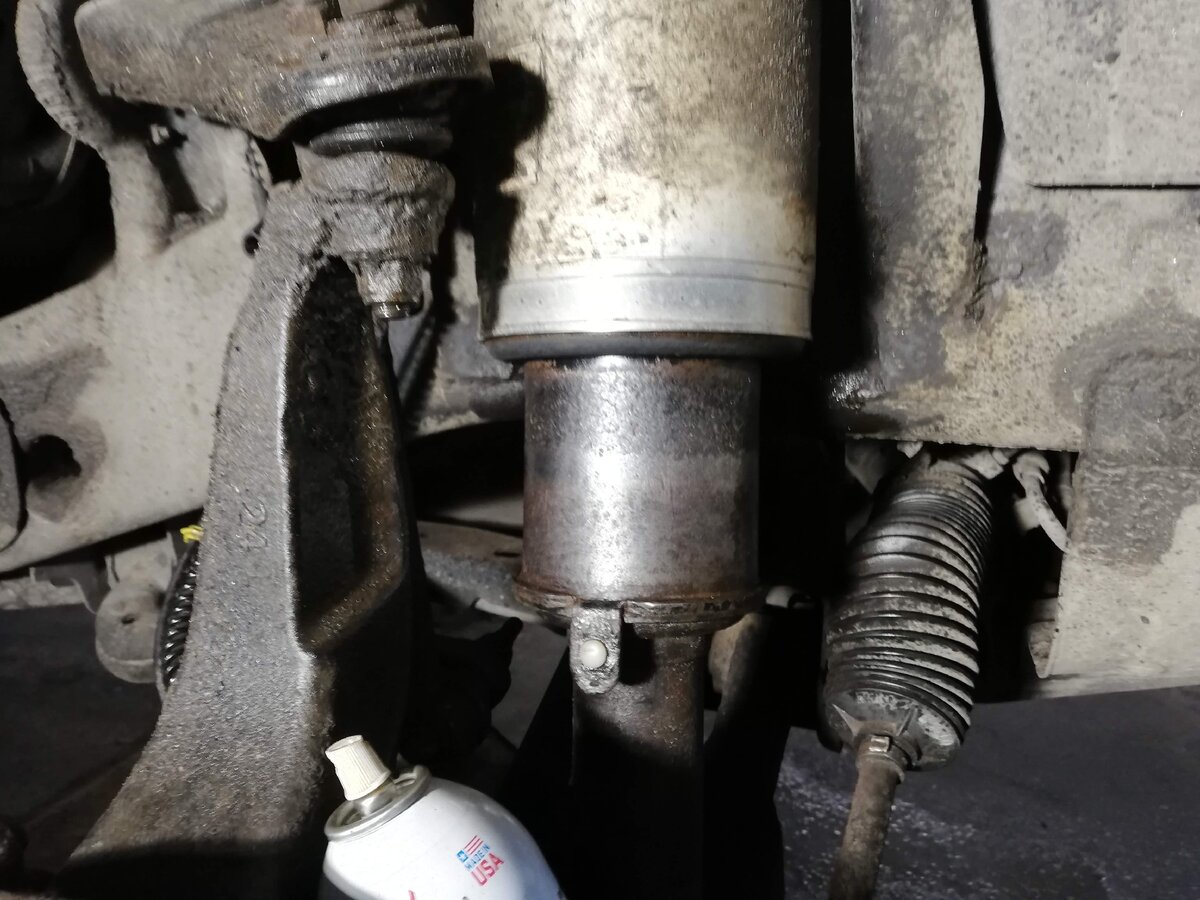

По плану чистка пневмы шкурками 60-100-320, далее цинковый грунт, акриловый грунт, и краска черная матовая.

Доработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими рукамиДоработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими рукамиДоработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими рукамиДоработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими руками

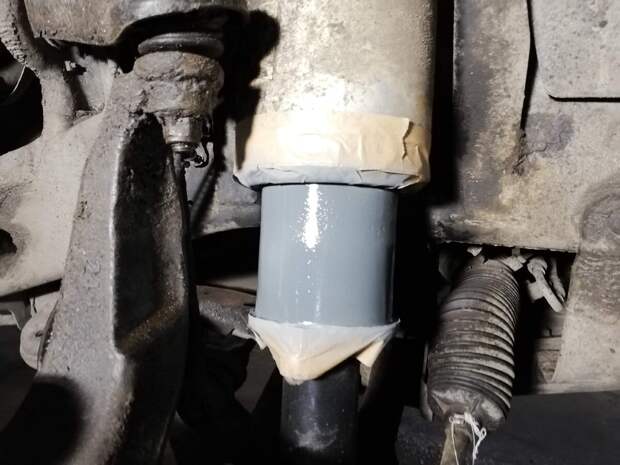

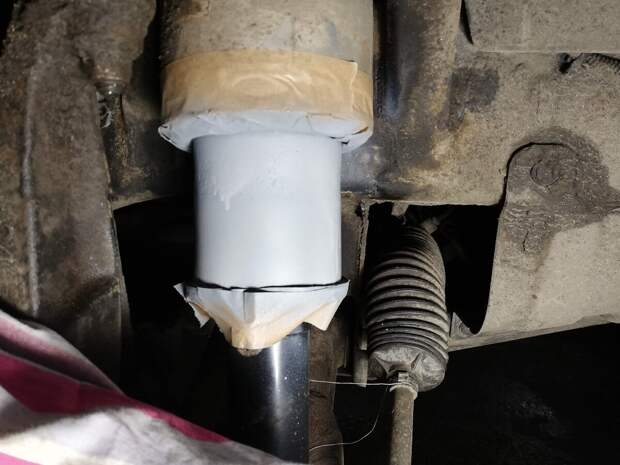

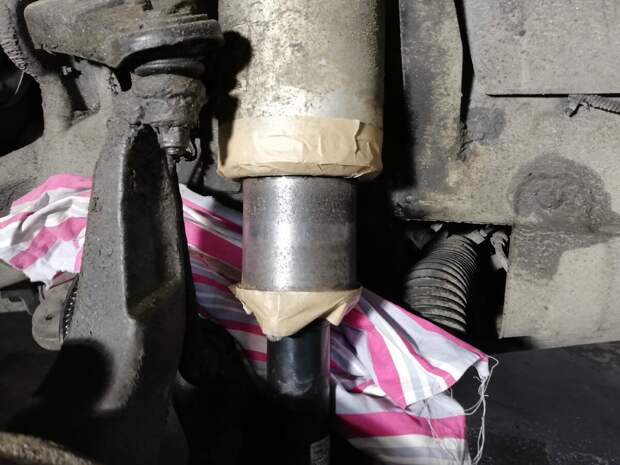

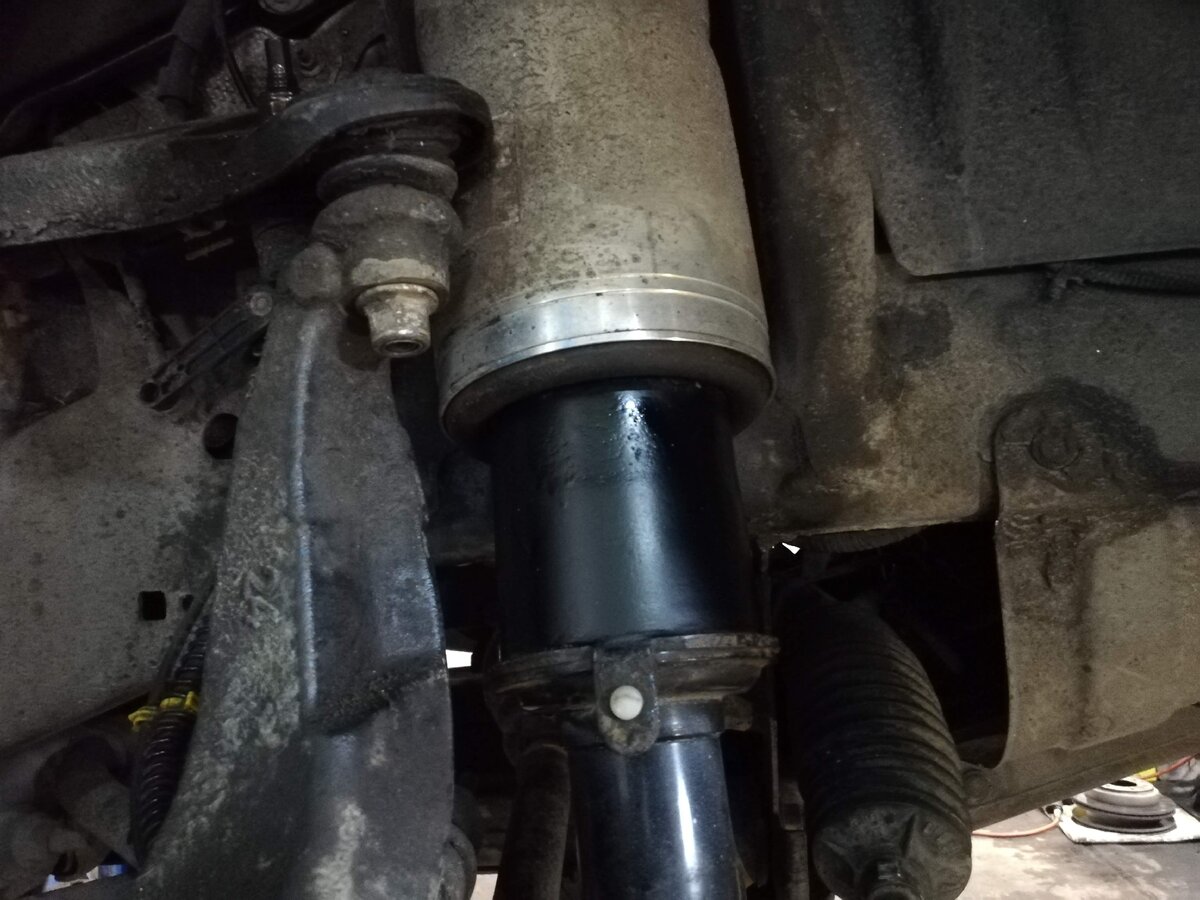

Вычистил, вроде неплохо вышло. Далее маскируем скотчем от попадания краски на окружающие поверхности: в начале цинкосодержащий грунт, потом акриловый, потом краска матовая. Выполняем процедуры с обеих сторон.

Доработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими рукамиДоработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими рукамиДоработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими рукамиДоработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими руками

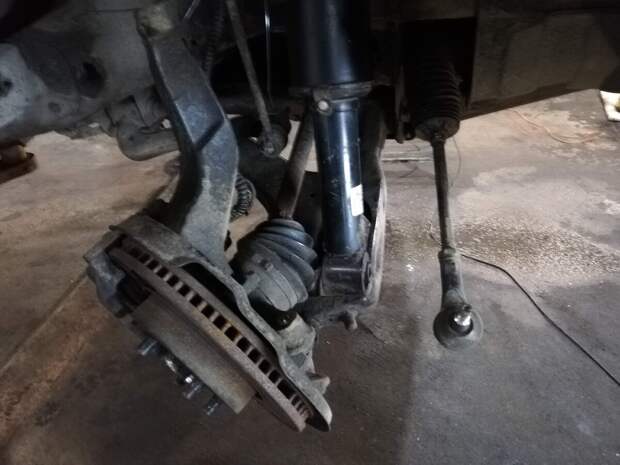

Откручиваем стойку стабилизатора, верхнюю шаровую, нижнее крепление стойки и рулевую тягу.

Доработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими рукамиДоработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими рукамиДоработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими руками

ОБИЛЬНО все поливаем смазкой, чтобы пыльник у нас заскочил за раз. Как бы не так - каждая складка была подобна кругу ада. Выступ на стойке я загнул к центру стойки.

Доработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими руками

Решил посмотреть, как все таки встанет оригинальное кольцо, а потом уже пробовать кастомный фиксатор.

Доработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими рукамиДоработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими руками

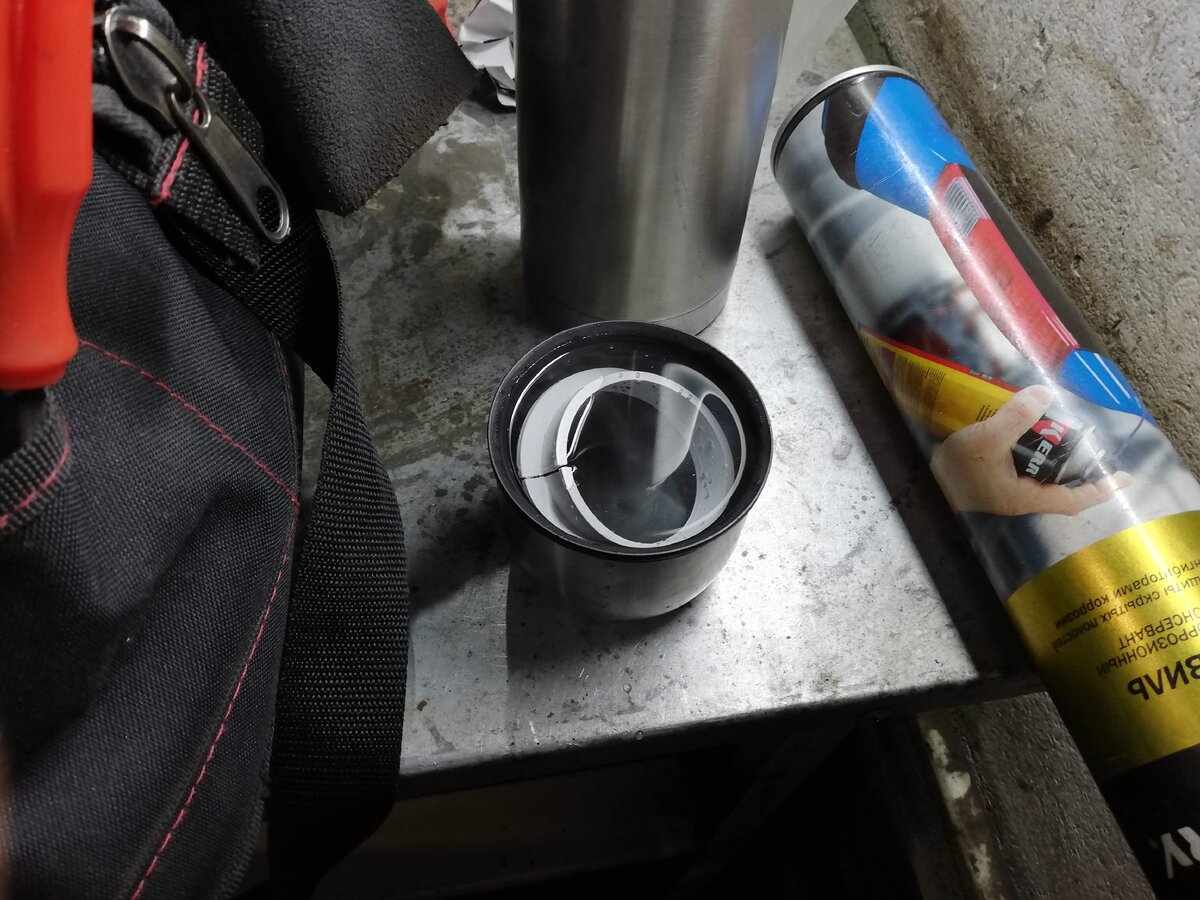

Переходим к кастомным кольцам. Они из абс пластика более жесткие, думал греть феном или как. Выбрал кипяточек...

Доработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими рукамиДоработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими руками

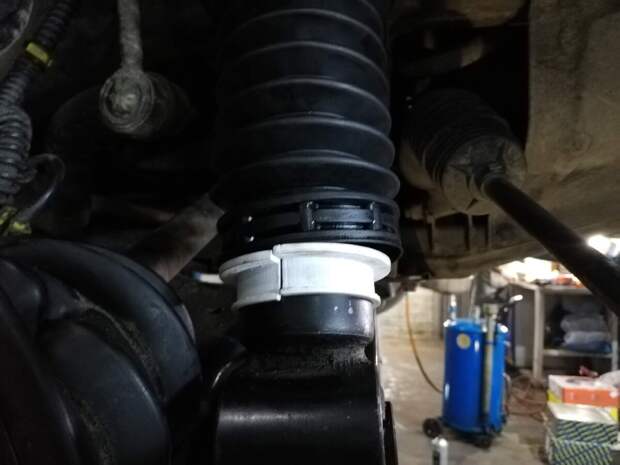

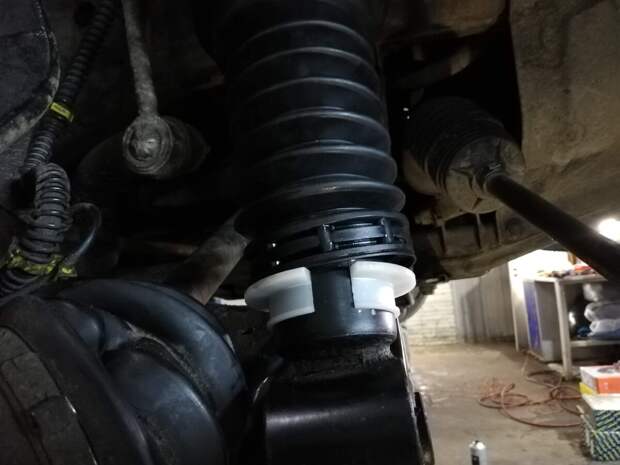

Расстояние до конца стойки отрегулировал от края 6.8 см, от края кромки амортизатора до нижней точки кастомного фиксатора

Доработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими руками

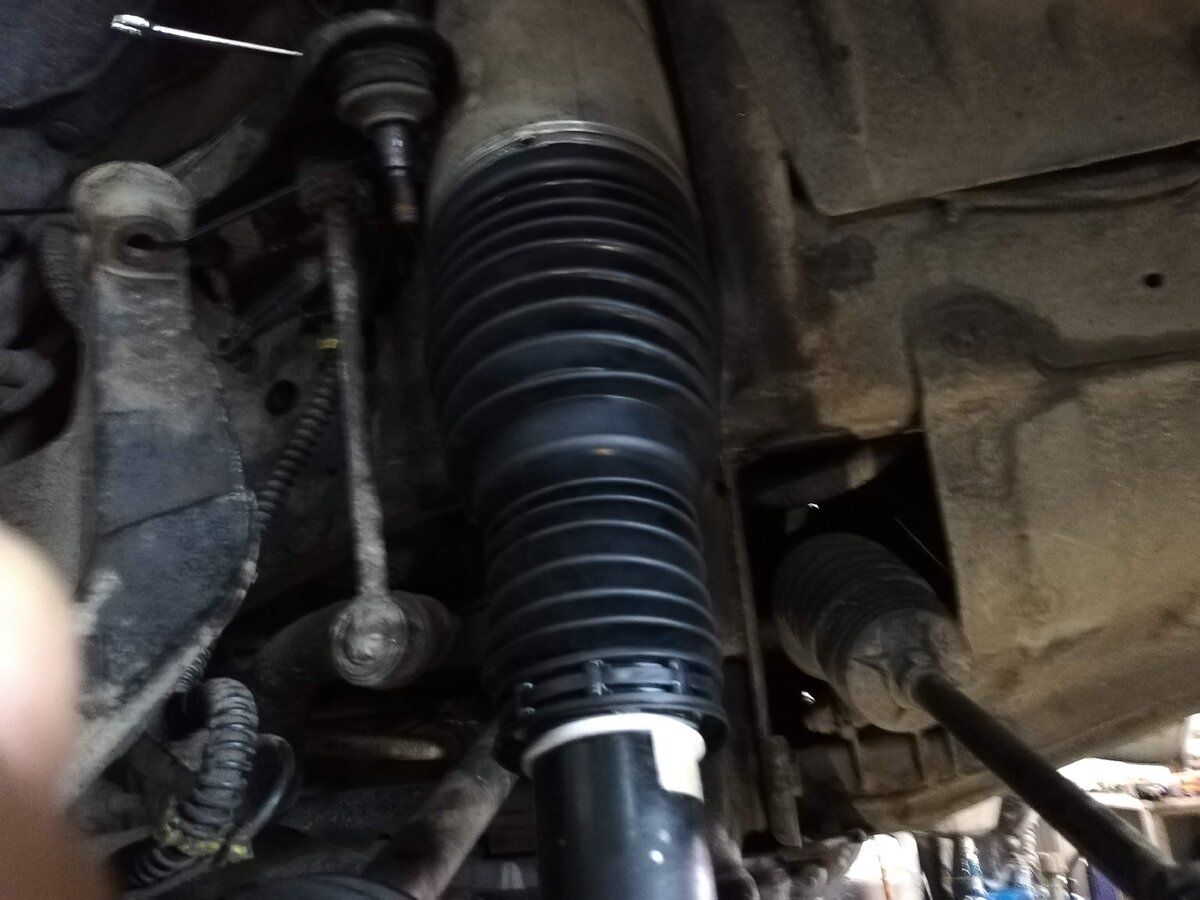

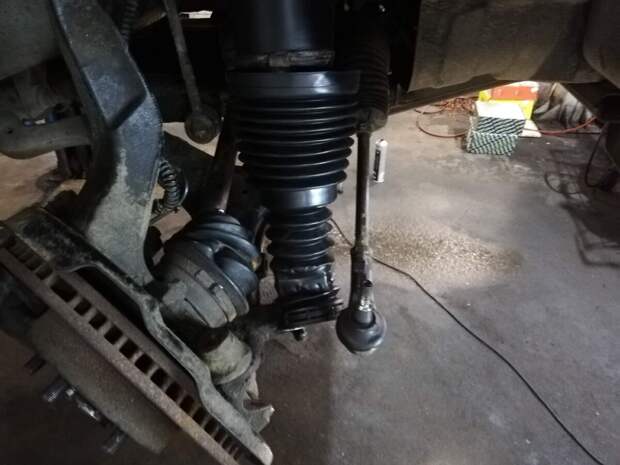

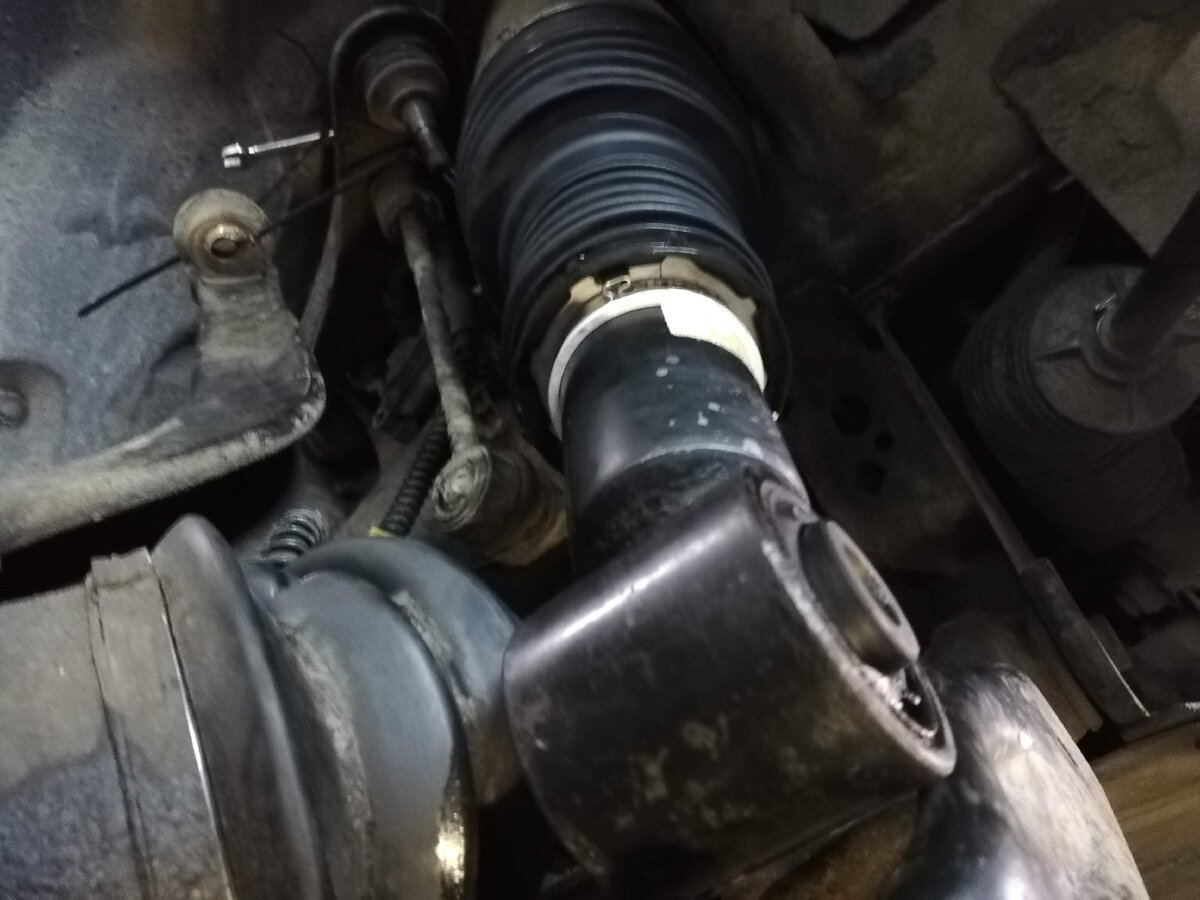

Одеваем пыльник.

Доработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими рукамиДоработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими рукамиДоработка пыльников пневмоподвески от Range Rover Salga с помощью 3D печати. Установка на Land Rover Discovery III своими руками

Далее всё собираем: гайка верхней шаровой 75НМ, гайка стойки стабилизатора 115НМ, гайка наконечника 76НМ, болт с гайкой нижний стойки 300НМ.

Всё идеально! Я доволен.
