Как проверить датчик abs автомобиля

Практически все современные автомобили оборудованы антиблокировочной системой (далее ABS/АБС). Она работает в тандеме с бортовой электроникой и тормозной системой. В составит ABS входит набор датчиков. Именно они являются одним из самых слабых мест системы. Сегодня Avto.pro разберется, какими бывают датчики ABS, как проявляют себя их неисправности, как проверить работоспособность сенсора и подобрать новый в случае необходимости.

Как проверить датчик abs автомобиля

Коротко о датчиках АБС

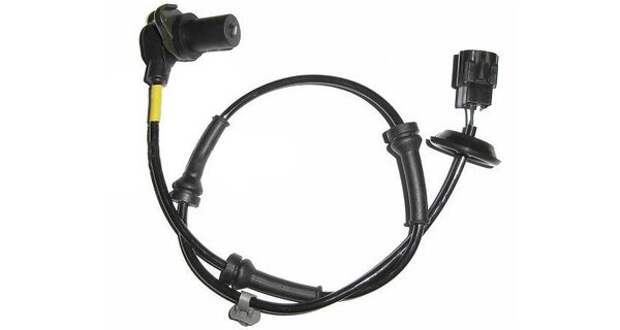

Другие наименования датчиков ABS: датчик скорости, ДСА. Данный элемент определяет скорость и частоту вращение автомобильных колес. Точность измерений этих параметров сказывается как на работе ABS, так и системах курсовой устойчивости и антипробуксовки. Датчики АБС разделены на две группы:

  • Пассивные (часто их называют индуктивными);
  • Активные (токовые).

Точность измерений пассивных датчиков оставляет желать лучшего, но для нормальной работы антиблокировочной системы ее хватает. Другой недостаток: невозможность определения скорости вращения колес при движении авто со скоростью менее 5-7 км/ч. К достоинствам обычно относят простоту устройства и долговечность. В тандеме с датчиком работает зубчатый диск. Он располагается на оси ступицы, реже на наружном ШРУСе.

Датчик начинает работать с перебоями при нарушении целостности зубчатого колеса – меняются характеристики аналогового сигнала, появляются пропуски.

Как проверить датчик abs автомобиля

Активные датчики подразделяются на датчики Холла (также делятся на пьезоэлектрические и катушечные), а также магниторезистивные (обозначаются как AMR). Последние фиксируют как скорость, так и направление вращения колес авто. Датчики работают в тандеме с магнитным кольцом на подшипнике ступицы. Наиболее важными элементами кольца являются т.н. метки, положение которых учитывается датчиком. Основные преимущества таких сенсоров: высокая точность измерений, надежность.

Основные неисправности

Ключевые факторы, влияющие на работоспособность датчиков ABS: состояние кольца (зубчатого или магнитного), состояние проводки. При нарушении целостности хотя бы одного элемента блок управления начнет получать неверные данные или же датчик вовсе перестанет передавать сигнал. Водитель может столкнуться с такими проблемами:

  1. Неисправность модуля управления;
  2. Ошибка/неисправность одного или пары датчиков ABS;
  3. Ошибка/неисправность элементов смежных систем.

В отдельных случаях третью проблему легко спутать с первой. К примеру, при неисправности датчика педали тормоза ABS станет работать с ошибками. При этом водитель заметит, что индикатор ABS загорится и будет работать постоянно. При этом в самой антиблокировочной системы все нормально – требуется только замена датчика педали тормоза.

При неисправности модуля управления ошибки ABS будут постоянными или спорадическими. К примеру, индикатор может гореть как постоянно, так и гаснуть после прохождения короткого участка дороги. Очищение кодов ошибок часто устраняют эту проблему. Если данное решение не помогло, требуется пайка или замена всего модуля.

Неисправность системы ABS, вызванная выходом из строя датчика, также может объясняться перегоранием предохранителей. Они находятся в блоке предохранителей. Вышедший из строя элемент можно выявить в ходе визуального осмотра, однако мы рекомендуем воспользоваться мультиметром. На выводе перегоревшего предохранителя не будет напряжения. Неисправный элемент идет под замену. Разъемы и соединения также стоит очистить от окислов.

Что указывает на неисправность ABS

Считывание ошибок ABS при помощи обычного автосканера обычно не дает того результата, на который рассчитывает водитель. Необходимое диагностическое оборудование и инструменты имеют автосервисы. Но если вы не хотите сразу обращаться в сервис, проанализируйте ситуацию. На неисправность ABS указывает:

  • Загорание лампочки АБС;
  • Плохая реакция педали тормоза;
  • Необходимость приложения больших усилий к педали тормоза;
  • Заклинивание тормозов.

Выйдите на ровную дорогу и проверьте, как работают тормоза. Если они ведут себя случайным образом, срабатывают в неподходящий момент или тормозное усилие не соответствует усилию на педаль, возможно повреждение одного из элементов системы ABS. Во многих случаях указанные проблемы также указывают на неисправность суппортов, тормозных цилиндров, разгерметизацию тормозной магистрали. Однако если постоянно загорается сигнальная лампа ABS, водителю стоит проверить датчики данной системы.

Как проверить датчик abs автомобиля

Как проверить датчик ABS

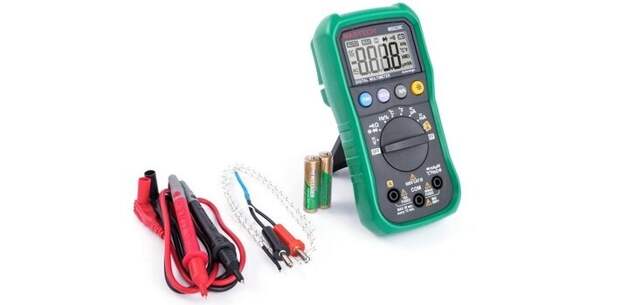

Существует несколько вариантов проверки указанного датчика. Первый и наиболее простой: при помощи тестера. Второй: при помощи осциллографа. Начнем с первого варианта. Вот что необходимо сделать:

  1. Вывесить колесо автомобиля;
  2. Добраться до штекера датчика и отсоединить его;
  3. Подключить выводы мультиметра к разъемам датчики и выставить режим мультиметра;
  4. Прокрутить колесо.

Нормальное сопротивление рабочего датчика попадает в диапазон 0,5-2,0 kΩ (обычно 1,0 kΩ и чуть больше). По мере проворачивания колеса данный параметр не должен менять.

Обратите внимание: Как провести качественный тест-драйв и надежно проверить подержанный автомобиль..

Для более точной проверки переведите тестер в режим вольтметра и следите за изменения напряжения. Если частота вращения колеса не превышает 1 оборота в секунду, напряжение рабочего датчика попадает в диапазон 0,25-0,50 V. По показаниям омметра можно судить о состоянии датчика:
  • Ниже допустимого – полная неисправность сенсора, необходима замена;
  • Близкие к нулю – указывает на межвитковое замыкание датчика, необходима замена;
  • Стремится к бесконечности – рекомендован осмотр проводки на предмет обрывов. Если после устранения обрыва показания не изменились, датчик необходимо заменить.

Отдельный случай: изменение сопротивления при перемещении штекера датчика. Может указывать на обрыв одной из жил кабеля. Рекомендована замена проводки. Сам датчик может оказаться исправным. В ходе проверки датчика также рекомендуем осмотреть зубчатое/магнитное кольцо. Слой пыли и грязи удалите. Если обнаружены следы коррозии, советуем сначала заменить кольцо, а затем проверить датчик.

Как проверить датчик abs автомобиля

Проверка осциллографом дает более точный результат. Рекомендуем проверять активные датчики именно таких образом. В качестве замены осциллографа можно использовать ноутбук. Точность измерений будет не идеальной, но проверить датчик можно. Вот что нужно сделать:

  • Подключить осциллограф к датчику;
  • Прокрутить колесо с частотой более 2 об/с;
  • Проследить за амплитудой колебаний, по возможности сделать скриншот;
  • Сделать все вышеуказанное для второго датчика на той же оси.

При совпадении амплитуд колебаний говорят об исправности датчика. Дополнительная проверка: проворачивать колесо медленно (около 0,2 об/с) и следить за графиком. Если он ровный, датчики в норме. Анализируя графики, вы можете судить о текущем состоянии датчика:

  • Чем выше скорость вращения колеса, тем выше амплитуда и частота колебаний;
  • Изображение сигнала на осциллограмме не имеет явно выбивающихся пиков, резких скачков и/или провалов;
  • Циклические отклонения, провалы с последующим ростом амплитуды говорят о деформации зубчатого/магнитного колеса.

Если вы решили заменить профессиональный осциллограф ноутбуком, учитывайте, что на изображении будут небольшие помехи. При видимом совпадении осциллограмм пары датчиков говорят об исправности устройств. А вот провалы и пики говорят о частичной неисправности одного или пары датчиков.

Выбор запчасти

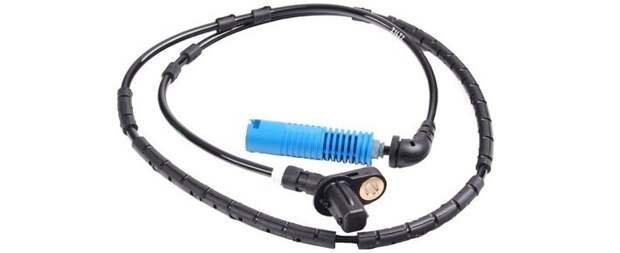

При неисправности ABS проблема может решиться заменой датчика, магнитного/зубчатого кольца или всей ступицы в сборе. В случае авто, оборудованных антиблокировочной системой, ступицы отличаются от стандартных. Это указывается в описании к товару. Каталог запчастей Avto.pro составлен так, что при подборе автомобильных товаров потенциальный покупатель увидит как оригиналы, так и ближайшие аналоги с гарантированной применяемостью. Их можно искать по:

  • Параметрам вашего автомобиля;
  • Каталожным номерам.

Вводить можно номера и оригиналов, и аналогов. Отметим, что при поиске по параметрам авто стоит учитывать не только марку и модель, но и год выпуска ТС, его комплектацию. Учет данных параметров гарантирует максимальный охват ассортимента. Парная замена датчик не практикуется – вы можете поставить только 1 новый датчик, если неисправность старого была подтверждена.

Как проверить датчик abs автомобиля

Оригинальные датчики имеют гарантированную применяемость и хорошее качество исполнения. Единственный их минус: высокая цена. Желающим разумно сэкономить стоит присмотреться датчикам следующих брендов: Bosch, ABE, VTR, Textar, Delphi.

Как заменить датчик АБС

Демонтаж и установка нового датчика ABS будет под силу даже водителю, который не имеет опыта проведения аналогичных работ. Ему понадобится следующее: молоток, рожковые ключи, домкрат, перчатки. Также стоит взять сухую ветошь, щетку, очиститель. Алгоритм работы таков:

  1. Выставить ручной тормоз;
  2. Снять клеммы АКБ;
  3. Отсоединить разъем датчика (в зависимости от модели авто из салона или подкапотного пространства);
  4. Вывесить колесо домкратом и снять;
  5. Выкрутить крепеж датчика;
  6. Опционально: очистить область вокруг датчика ветошью, щеткой;
  7. Снять крепежи провода датчика на арке и в салоне;
  8. Извлечь датчик и его проводку;
  9. Установить новый датчик.

Как показывает практика, демонтировать передний датчик проще, нежели задний. Часть проводки может быть скрыта за задним сиденьем, под шумовиброизоляцией салона. По ходу работы советуем осмотреть ступицу и ступичный подшипник, а также магнитное/зубчатое кольцо. Дефектные детали стоит заменить. После всех работ выйдите на дорогу и проверьте работоспособность антиблокировочной системы. Если они остались, проведите дополнительную проверку проводки. На практике это не так просто – вам может понадобиться распиновки.

Вывод

Как показала практика, в большинстве случаев исправность датчика ABS можно проверить в ходе несложной проверки. Водителю достаточно иметь мультиметр и домкрат, а также заручиться поддержкой товарища. При использовании осциллографа возможна более точная проверка. Сам датчик является условно ремонтопригодным. Мы не рекомендуем наматывать новую катушку или восстанавливать целостность корпуса и зубчатого/магнитного кольца самостоятельно. Лучше купить «свежие» запчасти. Установить их можно самостоятельно, разумно сэкономив на услугах автосервисов.

С другими новостями автомира можно ознакомиться здесь.

Если Вам понравилась публикация, поделитесь новостью в социальных сетях и подписывайтесь на канал.

#автопро #автозапчасти #автолюбители #авто #avtopro

Больше интересных статей здесь: Обзоры.

Источник статьи: Как проверить датчик abs автомобиля.



Ссылка на первоисточник
